HERMA 500 MB
Etikettierer-Komponente

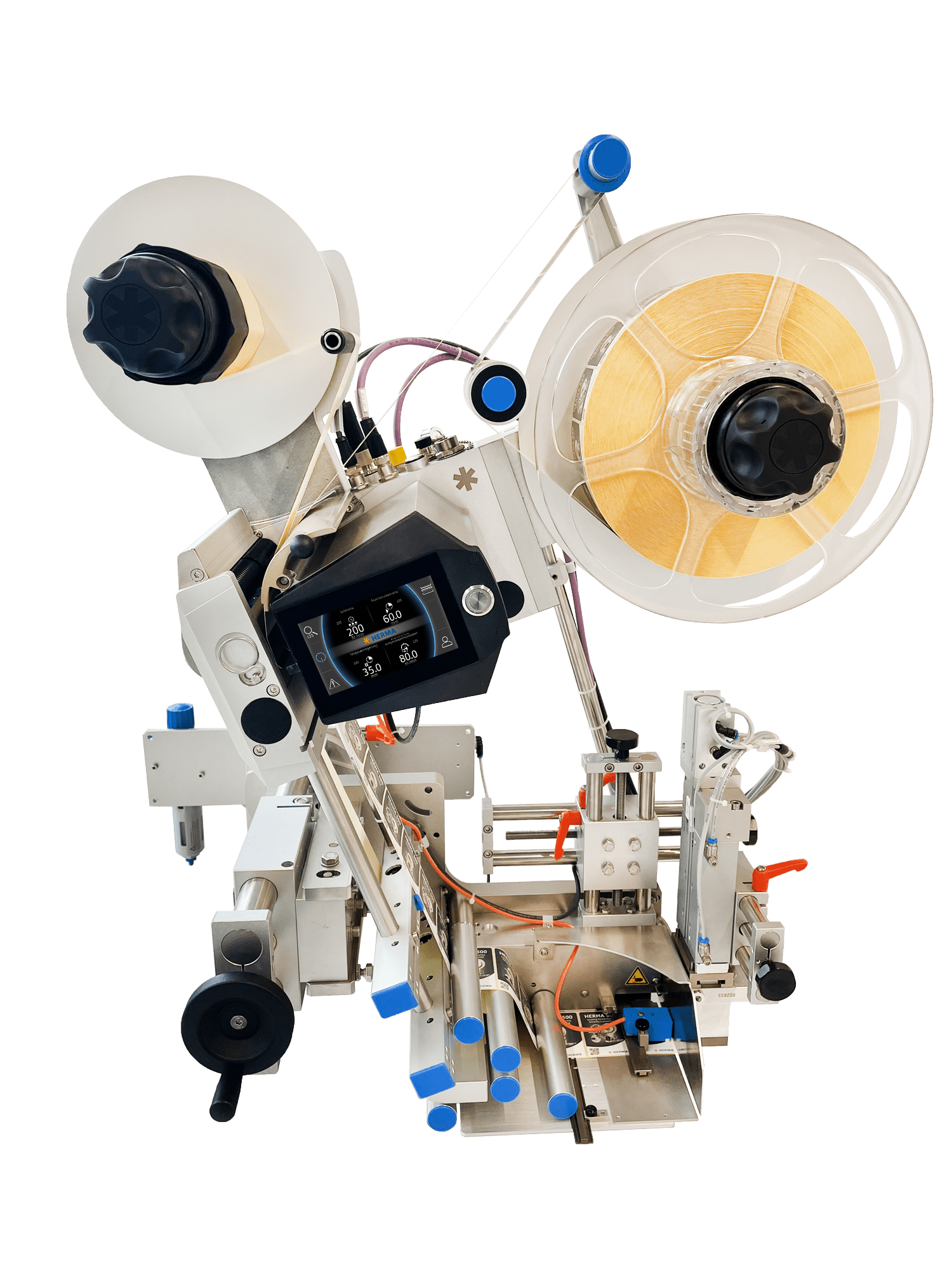

HERMA 500 MB mit beweglicher Ablösekante
Präzision bei schneller Taktung
- Ideal für die präzise Etikettierung von Kosmetikartikeln mit Schmucketiketten
- Hochpräzises Aufbringen von Funktionsetiketten und selbstklebenden Funktionselementen, wie beispielsweise Druckausgleichselemente (DAE), Membranen und RFID-Etiketten
- Einfache Integration in Produktionslinien - dank kompakter Bauweise perfekt geeigne Etikettiersysteme für die Maschinenbau-Branche
- Leistungsstarker Etikettierer HERMA 500 mit integrierter Steuerung und komfortabler Einstellung aller Parameter über das Bediendisplay
- Keine zusätzliche Steuerung erforderlich, auf Wunsch in eine übergeordnete Maschinensteuerung integrierbar
- Für den Druck variabler Daten lassen sich auf Wunsch verschiedene Drucker integrieren

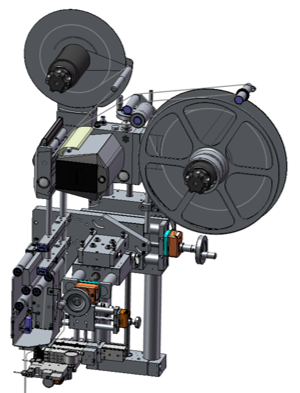

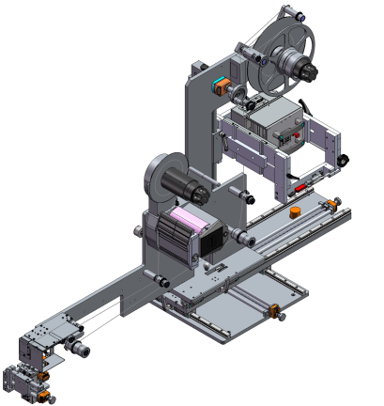

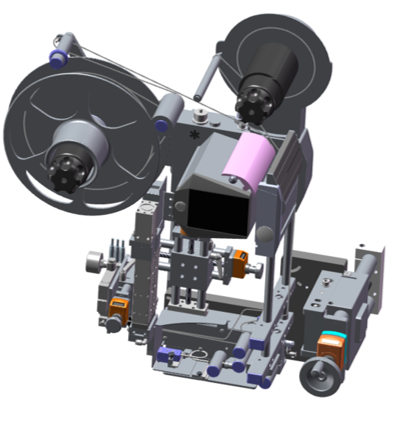

Integrierbares Etikettiersystem vielseitig einsetzbar für Obenauf-/Seiten- und Boden-Etikettierung
Für viele Anwendungen ist eine absolut präzise Etikettierung mit gleichzeitig hoher Wiederholgenauigkeit entscheidend. Wichtig ist das insbesondere bei technischen und sicherheitsrelevanten Aspekten wie z. B. bei elektronischen Bauteilen mit Funktionsetiketten. Aber auch optische Gründe, wie etwa bei Fast-Moving-Consumer-Goods mit Schmucketiketten, spielen eine zentrale Rolle.
Für diese und weitere Anwendungen kombiniert der HERMA 500 MB höchste Präzision und Genauigkeit bei der Etikettenübergabe. Mit einer insgesamt sehr kompakten Bauweise für eine flexible Integration in getakteten Linien ist der HERMA 500 MB vor allem für Maschinenbauer eine beliebte Etikettierlösung. Typische Anwendungen sind die Vereinzelung komplexer Etiketten oder das Aufbringen von selbstklebenden Funktionsetiketten, wie z.B. DAE Membranen, RFID-Etiketten oder selbstklebenden Dichtungen und Schäume.
Entdecken Sie den HERMA 500 MB als 3D-Modell
- Klicken Sie auf den blauen Button, um das HERMA 500 MB Modell zu laden.
- Zum Verschieben des HERMA 500 MB Modells mit der Maus klicken und ziehen.
- Zum Zoomen mit der Maus scrollen.
HERMA 500 MB Reihe - von standardisierten bis hin zu kundenspezifischen Speziallösungen:
HERMA All-in-one-Lösung:
- HERMA 500
- Etikettenzuführung über die bewegliche Ablösekante
- Etikettenapplikation über Übergabeeinheit und Saugstempel
- Steuerung komplett in den HERMA 500 integriert
- Komfortable und intuitive Bedienung über Touchscreen

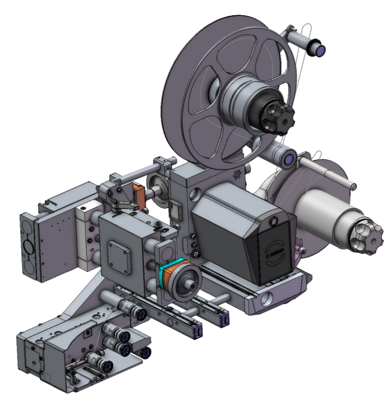

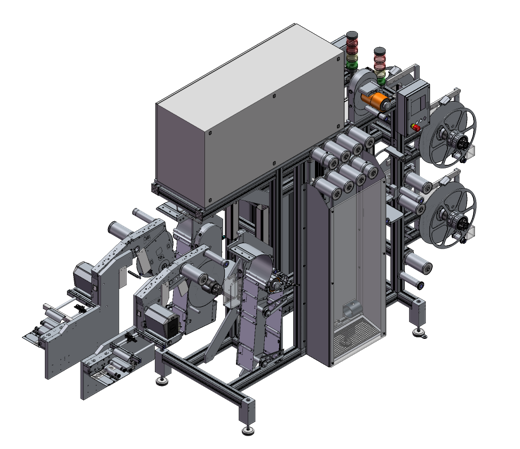

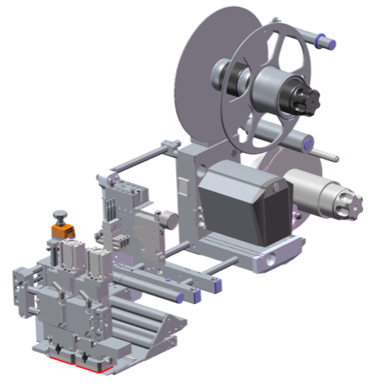

HERMA Sonderlösungen
- HERMA 500
- Etikettenzuführung durch die bewegliche Ablösekante
- Auf Wunsch ohne Übergabeeinheit und Saugstempel
- Etikettenapplikation über OEM-Lösungen, z.B. mit Robotern, die die Etiketten abnehmen und auf die Produkte aufbringen
- Bei Bedarf Kommunikationsschnittstellen wie Profinet, Ethernet/IP oder Modbus zur Einbindung des HERMA 500 MB in eine übergeordnete Steuerung (SPS)
- Integration von Druckern für den variablen Datendruck

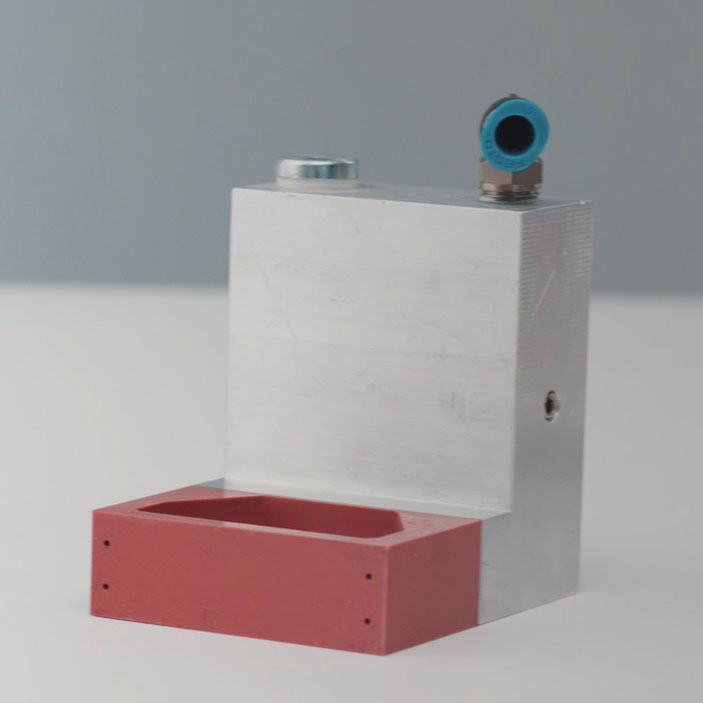

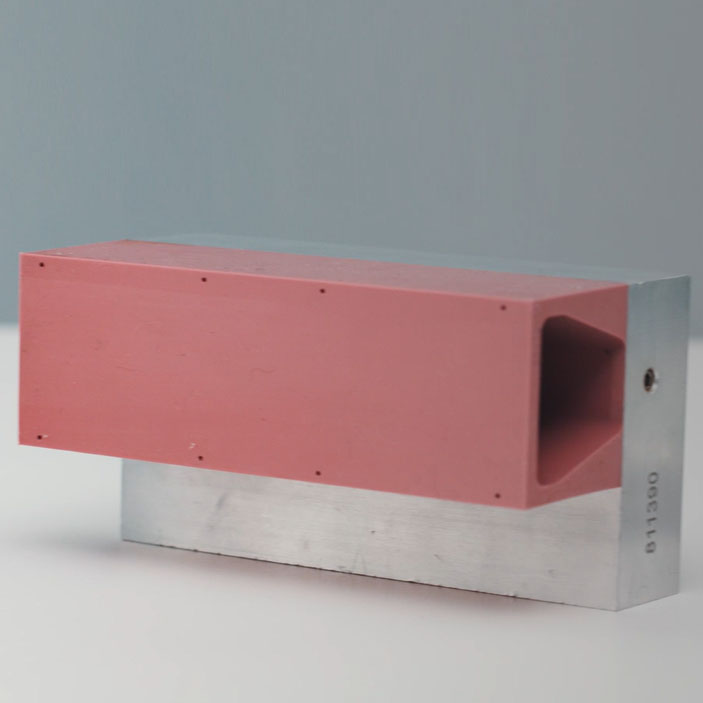

Individuell auf das Etikett und das jeweilige Produkt zugeschnittene Saugstempel

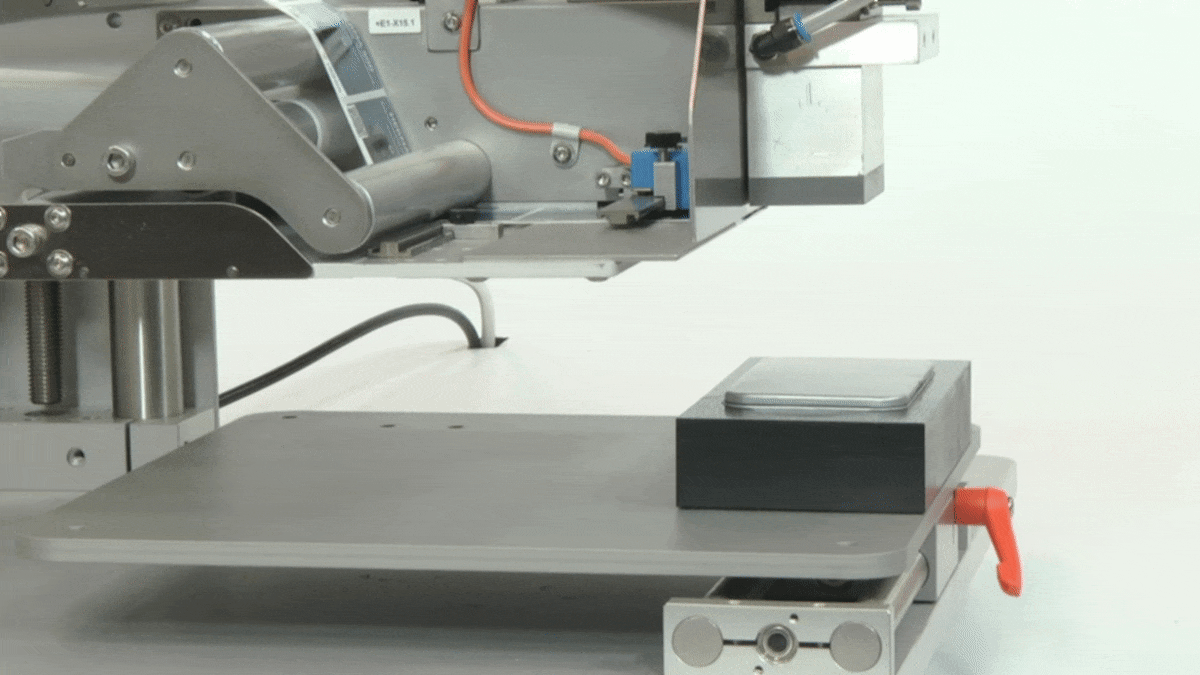

Und so funktioniert 's
Die Produkte werden dem HERMA 500 MB vereinzelt und zentriert zugeführt. Nach dem Etikettierstart transportiert die bewegliche Ablösekante das Etikett unter den Saugstempel der Übergabeeinheit. Das angesaugte Etikett wird dann durch die Übergabeeinheit mit einer hohen Wiederholgenaugigkeit auf das Produkt appliziert. Optimale Ergebnisse sowohl auf Produkten mit ebenen Flächen als auch auf Flächen mit Erhöhungen oder Vertiefungen sind garantiert – und das bei bis zu 70 Produkten pro Minute.
Start, Bewegung der beweglichen Ablösekante
Nachdem ein Start ausgelöst wurde, fährt die bewegliche Ablösekante aus.
Etikettentransport
Parallel dazu, läuft der Transport des Etiketts.
Aufnahme des Etiketts über den Saugstempel
Vakuum wird aktiviert und das Etikett an den Sauger angesaugt.
Grundstellung
Die bewegliche Ablösekante fährt zurück in die Grundstellung.
Übergabe des Etiketts auf das Produkt
Die Lineareinheit übergibt das Etikett auf das Produkt.
Endhaftung Etikett
Nach einer minimalen Verweildauer auf dem Produkt, bläst die Venturidüse kurz ab. Somit ist die Endhaftung auf dem Produkt sichergestellt.
HERMA 500 MB für eine präzise Etikettierung diverser Produkte
Von der zuverlässigen und vor allem präzisen Kennzeichnung in hoher Taktung hängt die Effizienz und Wirtschaftlichkeit ganzer Fertigungslinien ab. Unsere Etikettierlösung mit beweglicher Ablösekante meistert diese Anforderungen auch unter schwierigsten Bedingungen. Ganz gleich ob sie in der Kosmetik-, Pharma-, Automobil-, Lebensmittel- oder Konsumgüterindustrie tätig sind, der HERMA 500 MB etikettiert präzise & zuverlässig, um optische, aber auch sicherheitsrelevante Aspekten zu erfüllen.
Hier sind ein paar Anwendungen aufgeführt, die bereits erfolgreich mit dem HERMA 500 MB etikettiert werden:
- Autoreifen
- Batterien
- Knopfzellen
- Becher
- Minendöschen
- Blisterverpackungen
- Caps
- Diagnostic tubes
- DWP Platte
- Batteriezellbecher
- Formflaschen
- Plastikflaschen
- Scheibenwischer Endkappen
- Faltschachteln
- Farbeimer
- Glastigel
- Inhaler
- Insulin Pen
- Kartons
- Kartuschen
- Tabakprodukte
- Aluminiumtuben
- Kosmetikdosen
- Kosmetikstifte
- Kunststoffteile
- Verpackte Lebensmittel
- Lenkradnaben
- Lippenstift
- Metallplatten
- Nagellackflaschen
- Elektronische Bauteile
- Mascara
- Tiefziehverpackungen
- Parfümflaschen
- Glasflaschen
- Schlauchbeutel
- Schokoladenfiguren
- Getränkeflaschen
- Stifte
- Stil für Handgartengeräte
- Werkzeuge
- ...
- und noch vieles mehr!
Technische Daten
|
Etikettierart: |
Obenauf-/Seiten-/Boden-Etikettierung |
|
Produkteigenschaften: |
Rechteckig, oval, zylindrisch, formstabil |
|
Produktmaße: |
keine Einschränkung |
|
Etikettenmaße: |
15 - 160 x 10 - 100 mm (B x L) |
|
Etikettiertoleranz: |
Bis zu 0,2 mm |
|
Leistung: |
Bis zu 70 Produkte/Minute |
|
Netzanschluss: |
100 - 240 V AC, 400 W, 50 - 60 Hz |
|
Druckluftanschluss: |
6 bar |
|
Drucker: |
Verschiedene Heißpräger und Thermotransferdrucker (optional) |
|
Komponenten: |
Anbauhalter, Etikettierer mit beweglicher Ablösekante, lineare Übergabeeinheit mit Aufnahme für Saugstempel |
|
Optionen: |
Etikettenbandstopper, Abholzylinder, Saugstempel angepasst auf Etikett und Produkt, digitale Positionsanzeigen, Schnittstellen für die Integration in übergeordnete Steuerungen |
|
Hinweis: |
Bei Einsatz von Optionen können die genannten Daten abweichen |
